技術服務|技術在超越，服務無止境！

近日，十堰供電公司發來緊急邀請，希望我司幫助他們在大洋五洲商圈應急搶修10kV/400平米電纜故障。接到邀請后，我司立即安排技術工程師前往十堰。

抵達后，我司技術工程師與對方相關人員取得聯系，就故障電纜的具體情況進行了了解。據了解，該線路長1000多米，由附近一個山上的鐵塔順著山坡放電纜下來，穿過主干道進入小區地下變電站。

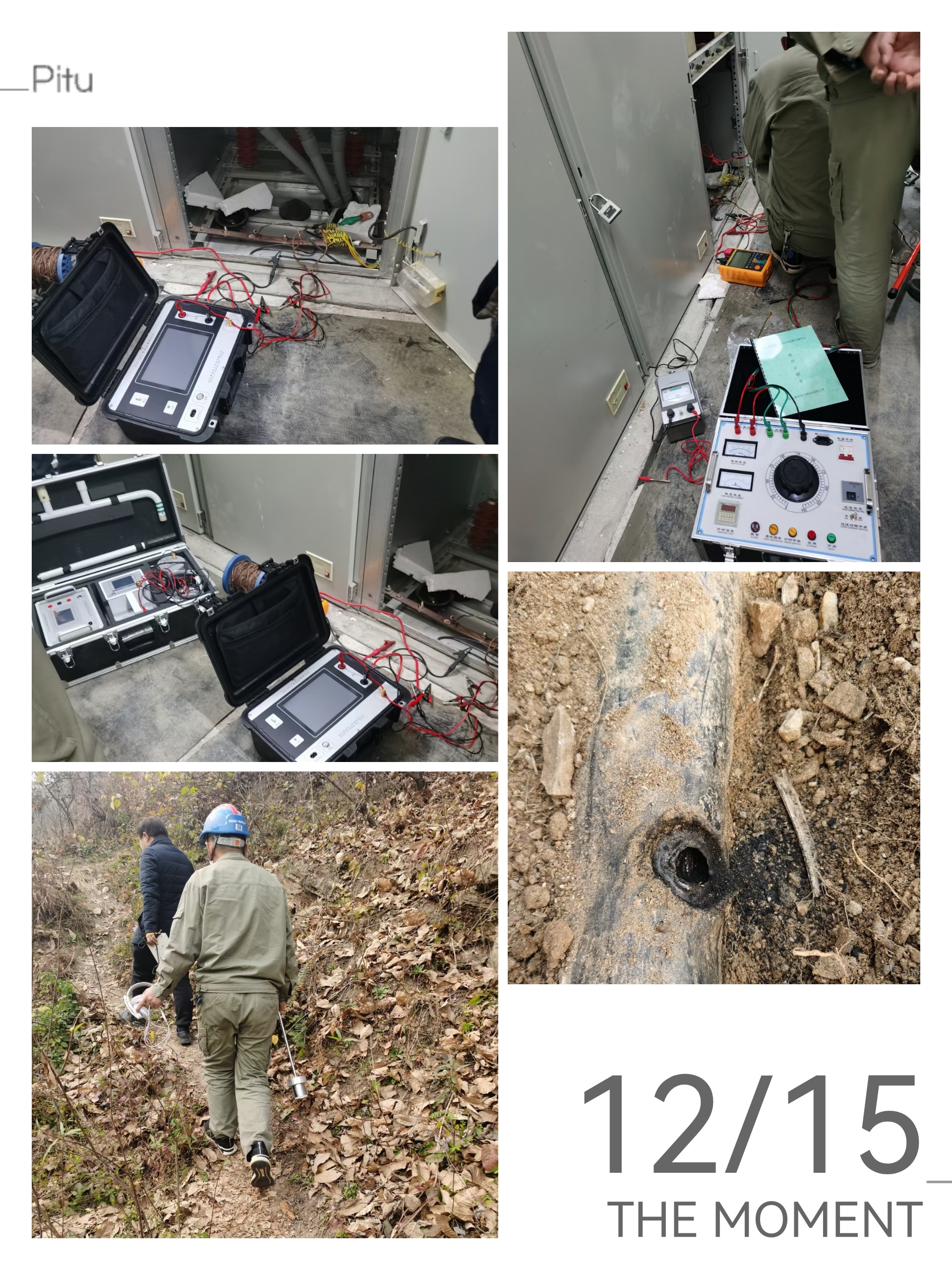

在我司技術工程師對要排查的電纜有了一定的了解之后，就隨同客戶來到項目現場進行試驗。利用我司自己研發的HM-200A電纜故障測試儀，通過直流升壓裝置，采用直流高壓閃絡法，配合定點儀和波形比較法，測出該線路總長1318米，在半個小時內精確定位出1100米處單相接地的故障（即死接地）。

故障點找到后，客戶如釋重負，連聲稱贊我司設備的精確度高及工作人員極強的專業水準。至此，整個電纜查找服務圓滿結束。

測試設備介紹

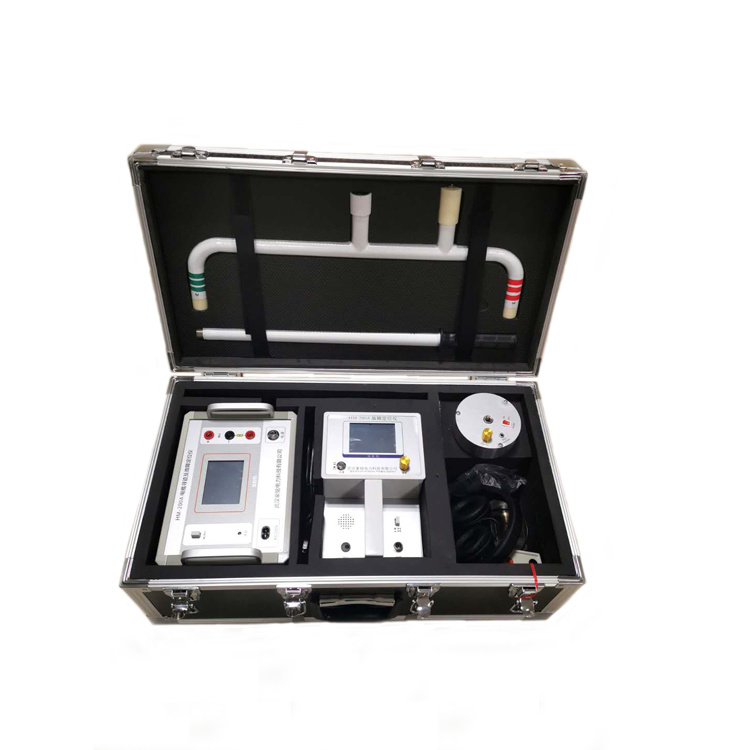

HM-200A電纜故障測試儀是一套綜合性的電纜故障探測儀器。能對電纜的高阻閃絡故障，高低阻性的接地，短路和電纜的斷線，接觸不良等故障進行測試，若配備聲測法定點儀，可準確測定故障點的精確位置。特別適用于測試各種型號、不同等級電壓的電力電纜及通信電纜。

一、主要特點
1.功能齊全
測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。
2.測試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
3.智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
4.具有波形及參數存儲，調出功能
采用非易失性器件，關機后波形、數據不易失。
5.具有雙蹤顯示功能。
可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。
6.具有波形擴展比例功能。
改變波形比例，可擴展波形進行精確測試。
7.可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
8.具有根據不同的被測電纜隨時修改傳播速度功能。
9.小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。
二、主要技術參數
1.應用范圍及用途
儀器可測試各種型號的電力電纜（電壓等級1KV～35KV）和市話電纜、調頻通信電纜、同軸電纜及金屬架空線路上發生的短路、接地、高阻泄漏，高阻閃絡性故障和電纜的斷線、接觸不良等故障。并可測試電纜的長度和電波在電纜上的傳播速度。
2.最遠測試距離：15Km (明線可達100千米)
3.探測盲區：1m
4.讀數分辨率：1m
5.功耗：5VA
6.使用條件：環境溫度：0℃～＋40℃ （極限溫度－10℃～＋50℃）
相對濕度：40℃（20～90）%RH
大氣壓強：（86～106）Kpa
7.體積：275×220×160mm³
8.重量：1.8kg
